C108にて展示予定の自作CPU、EX4-2026のユニット写真を公開します。

　紙面の都合で『目指せ4004？! IC 34個のCPUでリバーシ作ってみた』には回路図しか掲載できなかったので、これが最初で最後のユニット写真になると思います。

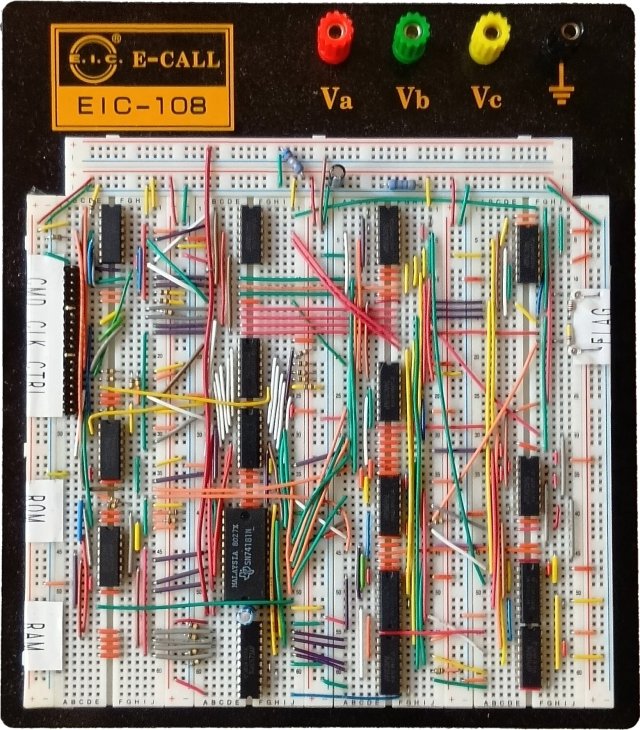

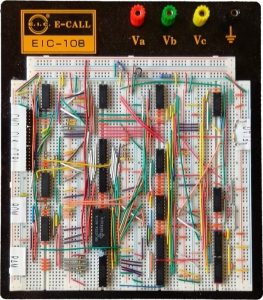

　EX4-2026の目玉の一つである74181を搭載したユニットです。

　回路図上では74181はALUユニットに含まれ、そのALUユニットはDataユニットの一部を構成しています。17個のICを1枚のブレッドボードに詰め込むという、作る側にとっても見る側にとっても頭痛のする代物です。

 　

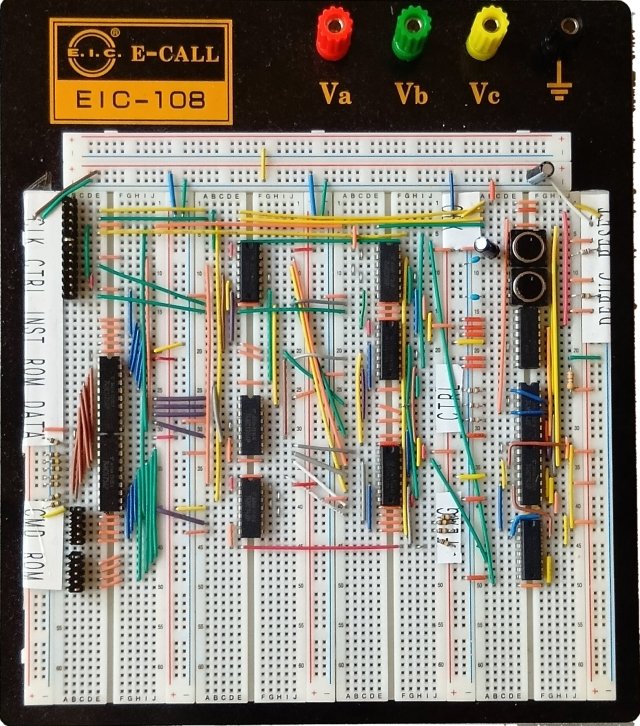

　こちらはMainユニットとClockユニットです。

　画面右端の一列がClockユニットです。Clock生成には従来と同様にプログラマブル水晶発振器SPG8650BNを使い、1kHzを生成しています。またリバーシ用8×8マトリックス2色LEDユニット用に1MHzの源発信クロックを供給しています。

　左側の３列はMainユニットです。命令のフェッチとデコード、および各ユニットの管理を行います。使用IC数は8個です。

 　

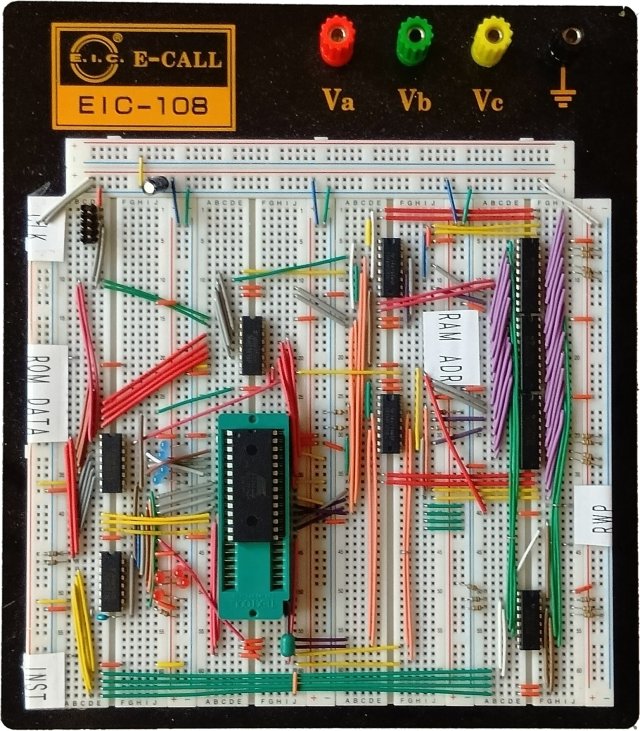

　Addressユニットには何も変更が無いので、前作EX4-2024の物をそのまま流用しています。

　使用IC数は9個です。

 　

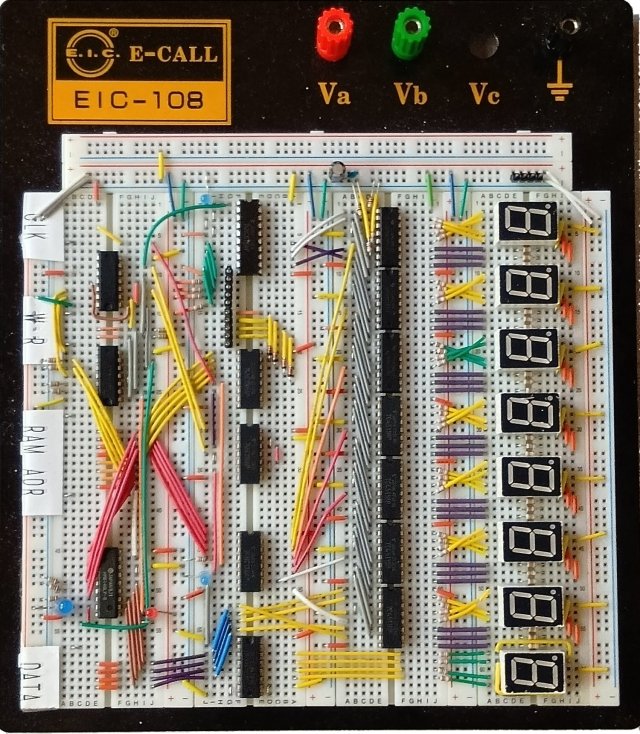

　7桁電卓用I/Oユニットです。こちらも前作EX4-2024と同じです。

　本来の計画では電卓を浮動小数点化して、電卓用LEDにも小数点を表示する機能を追加したかったのですが、急遽リバーシを作成することになったのでキャンセルとなりました。

　使用IC数はRAM込みで15個です。

 　

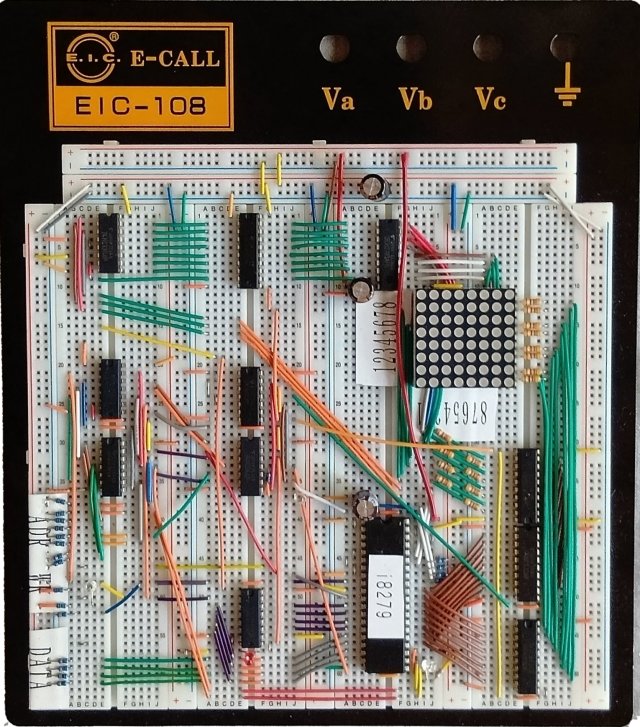

　リバーシ用8×8マトリックス2色LEDユニット。

　リバーの盤面を表示するために作成しました。時間が無い中で作成した割には面白い物が出来たと思います。

　特にコントローラーにIntel 8279を採用した点は我ながらチャレンジだったと思います。

　使用IC数は12個です。
